Автономные компактные азотные ожижители CNP10, CNP30, CNP40, CNP60, CNP120, CNP180, CNP240, CNP360 и CNP480 компании Imtek Cryogenics для производства жидкого азота из атмосферного воздуха.

Серия автономных ожижителей CNP представлена компактными установками производительностью 10-480 литров жидкого азота в сутки с отдельно стоящим воздушным и жидкостным охлаждением. Ожижители азота работают в автоматическом режиме, не требуют постоянного присутствия оператора и весьма надежны в эксплуатации. Для производства жидкого азота требуется только воздух и электроэнергия.

Атмосферный воздух поднимается до высокого давления встроенным безмасляным компрессором и подается в буферную емкость. Воздух под высоким давлением в буферном резервуаре направляется на группу фильтров позади устройства для удаления капель воды и очень мелких частиц из воздуха, затем внутренний осушитель воздуха удаляет оставшуюся влагу в газовой фазе. Очищенный сухой и чистый воздух с точкой росы до -70°C поступает на один из слоев адсорбера модуля короткоцикловой адсорбции (PSA).

Технология PSA может обеспечить азот нужной степени чистоты для ожижителя. Углеродное молекулярное сито в слоях PSA адсорбирует молекулы кислорода и углекислого газа, и после насыщения слоя технологические клапаны потока сырья переключаются на второй адсорбционный слой. Затем в первом адсорбционном слое быстро сбрасывают давление и продувают для удаления адсорбированного кислорода. При переключении с одного слоя на другой, создается постоянный поток чистого газообразного азота. Очищенный азот поступает через азотный буферный резервуар в криоохладитель, где находится в вертикальном криогенном резервуаре-накопителе.


Гарантийный период работы установки один год или 10 000 часов, в зависимости от того, что наступит раньше.

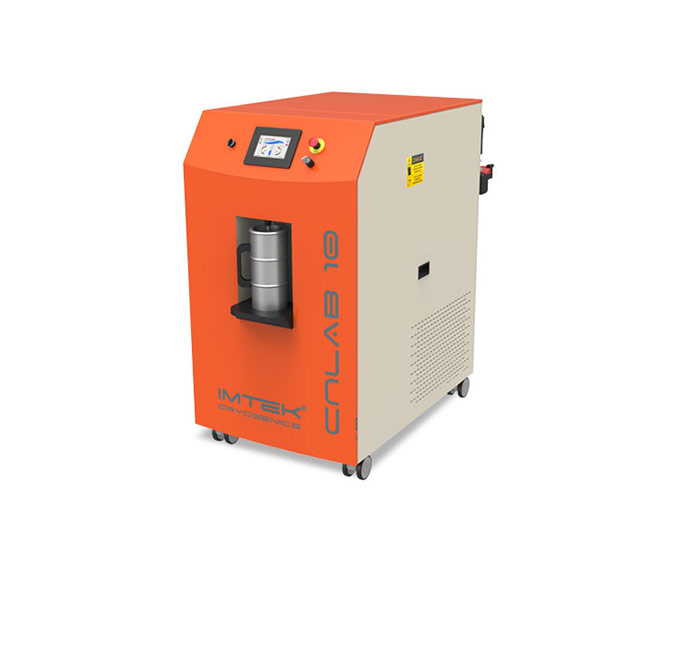

Параметрмодель	CNLab-10		CNLab-20		CNLab-30		CNLab-60
Производительность Л. в сутки	10		20 (25 при 23 °C)		30 (35 при 23 °C) (40 опц.)		60 (64 при 23 °C)
Накопительная ёмкость (Л)	25 (60 опц.)		60 (120 опц.)		60 (120 опц.)		120 (200 опц.)
Хар-ки воздушного компрессора	Встроеный безмасляный компрессор						Встроеный безмасляный компрессор, внешний компрессор (опция)
Поток охлаждающей жидкости	Воздуш. охлаждение (опция - водное)						9 Л/мин, 4 бар
Опции электроснабжения	200 В ~( 5%), 50 Гц, 220 В ~( 5%), 50 Гц, 230240 В ~( 5%), 50 Гц, 208230 В ~( 5%), 50 Гц,						380/400/415 В AC, 3 Фазы, 50 Гц, 480 В AC, 3 Фазы, 60 Гц
Интерфейс оператора	6-дюймовый цветной графический сенсорный экран
Энергопотребление, кВт	3.5 кВт при 50 Гц 3.9 кВт при 60 Гц		3.5 кВт при 50 Гц 3.9 кВт при 60 Гц		4 кВт при 50 Гц 4.4 кВт при 60 Гц		7 кВт при 50 Гц (8 кВт при 50 Гц) 8 кВт при 60 Гц (9 кВт при 60 Гц)
Рабочее давление	1.5 бар
Уровень шума	< 65 дБ на 1 метр
Габаритные размеры (Ш x Д x В)	800 мм x 1213 мм x 1320 мм		815 мм x 1375 мм x 1370 мм		815 мм x 1373 мм x 1370 мм		830 мм x 1495 мм x 1388 мм
Масса (кг)	350 (Пустой) / 370 (Полный)		450 (Пустой) / 500 (Полный)		450 (Пустой) / 500 (Полный)		450 (Пустой) / 550 (Полный)
Чистота жидкого азота	Не менее 99%

Опционально могут быть поставлены: воздушное охлаждение, расходные материалы на два дополнительных года непрерывной работы,
панель управления установкой. Установки могут быть доработаны с учетом специфики конечного применения.

Компания ООО “Криотрейд” поставит  азотные станции, емкостное и переливное оборудование, выполнит необходимые монтажные, пуско-наладочные и сервисные работы на территории России и СНГ.
