Криогенные рефрижераторы HynHe Cryogenics.


ООО "Криотрейд инжиниринг" представляет надёжные и высокопроизводительные криогенные рефрижераторы HynHe Cryogenics. Представлены сериями машин на цикле Гиффорда-МакМагона.

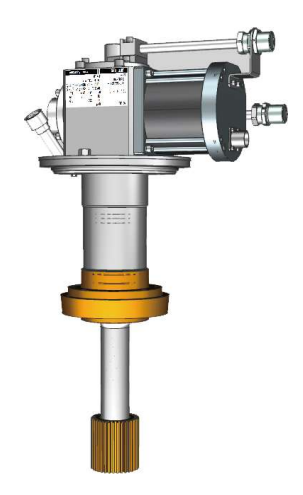

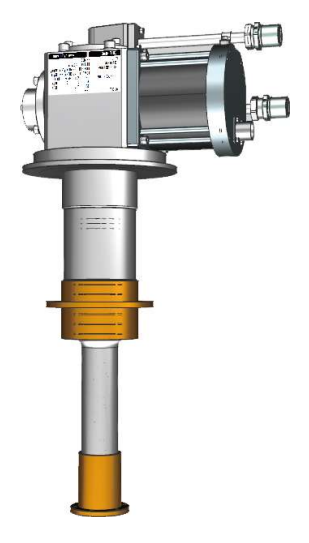

Двухступенчатые криогенные рефрижераторы HE 4 К
Схемы и графики для моделей HE-408 и 412

Модель HE-408D HE-412D
Холодопроизв. (50 Гц) 1-я ступень 2-я ступень 1-я ступень 2-я ступень
>44 Вт при 43 K >1.0 Вт при 4.23 K >53 Вт при 43 K >1.0 Вт при 4.23 K
Мин. температура < 3 К < 3 К
Время захолаживания с 300 до 4 К < 60 мин < 60 мин
Компрессор LAVROCK 60 LAVROCK 60
Масса Криоголовка Компрессор Криоголовка Компрессор
18 кг 113 кг 18 кг 113 кг
Мощность (компрессора) Захолаживание Стабилизация Захолаживание Стабилизация
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
Длина шлангов 20A X20 м 20A X20 м
Периодичность обслуживания 10 000 ч 10 000 ч










Схемы и графики для модели HE-412

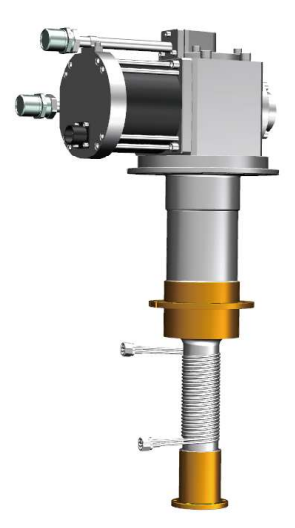

Модель HE-412L
Холодопроизв. (50 Гц) 1-я ступень 2-я ступень
>53 Вт при 43 K >1.25 Вт при 4.23 К
Мин. температура < 3 К
Время захолаживания с 300 до 4 К < 60 мин
Компрессор LAVROCK 60
Масса Криоголовка Компрессор
23 кг 113 кг
Мощность (компрессора) Захолаживание Стабилизация
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
Длина шлангов 20A X20 м
Периодичность обслуживания 10 000 ч










Схемы и графики для модели HE-412

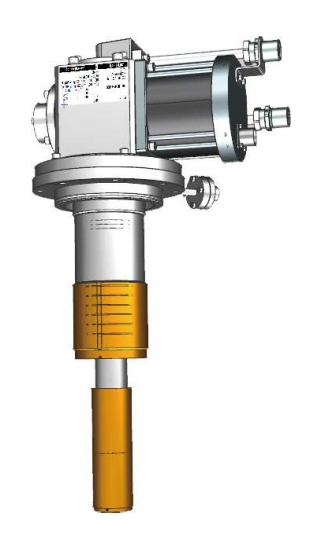

Модель HE-412A
Холодопроизв. (50 Гц) 1-я ступень 2-я ступень
>53 Вт при 43 K >1.25 Вт при 4.23 К
Мин. температура < 3 К
Время захолаживания с 300 до 4 К < 60 мин
Компрессор LAVROCK 60
Масса Криоголовка Компрессор
23 кг 113 кг
Мощность (компрессора) Захолаживание Стабилизация
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
Длина шлангов 20A X20 м
Периодичность обслуживания 10 000 ч












Схемы и графики для моделей HE-415 и 418



Модель HE-415D HE-418D
Энергопотребление (50 Гц) 1-я ступень 2-я ступень 1-я ступень 2-я ступень
>42 Вт при 50 K >1.5 Вт при 4.23 K >43 Вт при 50 K >1.8 Вт при 4.23 K
Мин. температура < 3 К < 3 К
Время захолаживания с 300 до 4 К < 60 мин < 60 мин
Компрессор LAVROCK 60 LAVROCK 60
Масса Криоголовка Компрессор Криоголовка Компрессор
19 кг 113 кг 19 кг 113 кг
Мощность (компрессора) Захолаживание Стабилизация Захолаживание Стабилизация
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
Длина шлангов 20A X20 м 20A X20 м
Периодичность обслуживания 10 000 ч 10 000 ч











Схемы и графики для модели HE-421D

Модель HE-421D
Энергопотребление (50 Гц) 1-я ступень 2-я ступень
>30 Вт при 50 K >2.1 Вт при 4.23 К
Мин. температура < 3 К
Время захолаживания с 300 до 4 К < 60 мин
Компрессор LAVROCK 60
Масса Криоголовка Компрессор
20 кг 113 кг
Мощность (компрессора) Захолаживание Стабилизация
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
Длина шлангов 20A X20 м
Периодичность обслуживания 10 000 ч











Схемы и графики для модели HE-4030
Модель HE-4030D
Энергопотребление (50 Гц) 1-я ступень 2-я ступень
60 Вт при 43 K 3 Вт при 4.23 K
Мин. температура < 3 К
Время захолаживания с 300 до 4 К < 60 мин
Компрессор LAVROCK 100
Масса Криоголовка Компрессор
40 кг 200 кг
Мощность (компрессора) Захолаживание Стабилизация
<13.5 кВт при 50 Гц
<14.5 кВт при 60 Гц
<12 кВт при 50 Гц
<13 кВт при 60 Гц
Длина шлангов 25A X20 м
Периодичность обслуживания 10 000 ч











Схемы и графики для модели HE-20100

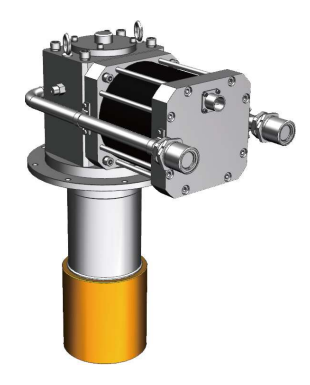

Модель HE-20100D
Энергопотребление (50 Гц) 1-я ступень 2-я ступень
90 Вт при 20 K -
Мин. температура < 12 К
Время захолаживания с 300 до 4 К < 60 мин
Компрессор LAVROCK 100
Масса Криоголовка Компрессор
47 кг 200 кг
Мощность (компрессора) Захолаживание Стабилизация
<13.5 кВт при 50 Гц
<14.5 кВт при 60 Гц
<12 кВт при 50 Гц
<13 кВт при 60 Гц
Длина шлангов 25A X20 м
Периодичность обслуживания 10 000 ч









Двухступенчатые криогенные рефрижераторы HE 4 К c двойной катушкой

Схемы и графики для модели HE-418D
Модель HE-418D/D
Энергопотребление (50 Гц) 1-я ступень 2-я ступень
42 Вт при 50 K 1.8 Вт при 4.23 K
Мин. температура < 12 К
Время захолаживания с 300 до 4 К < 60 мин
Компрессор LAVROCK 60
Масса Криоголовка Компрессор
19 кг 113 кг
Мощность (компрессора) Захолаживание Стабилизация
<6.5 кВт при 50 Гц
<7.5 кВт при 60 Гц
<6 кВт при 50 Гц
<6.8 кВт при 60 Гц
Длина шлангов 20A X20 м
Периодичность обслуживания 10 000 ч

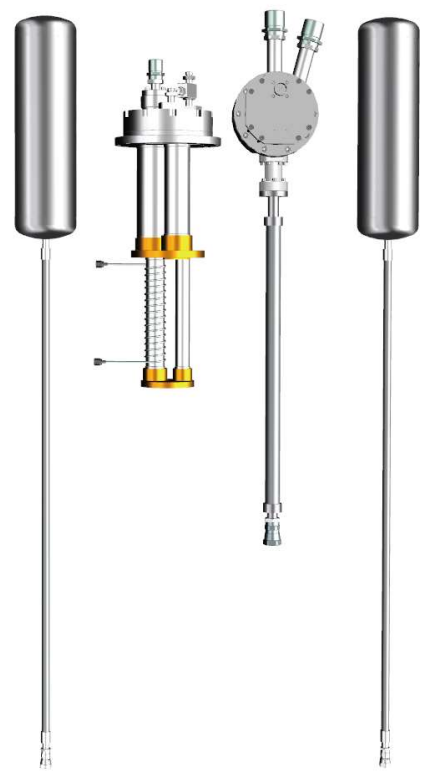

Криорефрижераторы PT-415RM и -418RM


Схемы и графики для моделей PT-415RM и 418RM
Модель PT-415DRM PT-418RM
Энергопотребление (50 Гц) 1-я ступень 2-я ступень 1-я ступень 2-я ступень
>36 Вт при 48 K >1.5 Вт при 4.2 K >36 Вт при 48 K >1.8 Вт при 4.2 K
Мин. температура < 3 К < 3 К
Время захолаживания с 300 до 4 К < 60 мин < 60 мин
Компрессор LAVROCK 100 LAVROCK 100
Масса Криоголовка Компрессор Криоголовка Компрессор
28 кг 250 кг 28 кг  250 кг
Мощность (компрессора) Захолаживание Стабилизация Захолаживание Стабилизация
<13.5 кВт при 50 Гц
<14.5 кВт при 60 Гц
<12 кВт при 50 Гц
<13 кВт при 60 Гц
<12.5 кВт при 50 Гц
<14.5 кВт при 60 Гц
<12 кВт при 50 Гц
<13 кВт при 60 Гц
Длина шлангов 20A X 20 м 20A X 20 м
Периодичность обслуживания 20 000 ч 20 000 ч





Запасные части для криогенных рефрижераторов HynHe

Компрессоры гелиевые:

LAVROCK 40E
LAVROCK 50E
LAVROCK 60
LAVROCK 60E
LAVROCK 70V
LAVROCK 100

Крионасосы:

CP-6L
CP-8L
CP-10L
CP-12L
CP-16H
CP-25H

Датчики низкой температуры:

Серия PT100
Серия CCR
Серия DIODE

Для получения консультации или размещения заказа обращайтесь к специалистам компании Криотрейд инжиниринг.
