Криогенные пьезопозиционеры


Компания MultiFields Technologies занимается разработкой и производством нанопозиционеров, основанных на пьезоэлементах (пьезоподвижек). Эти высокотехнологичные устройства позволяют обеспечивать перемещение объектов с предельной точностью в десятки и даже единицы нанометров. Отдельная линейка специализированных исполнений нанопозиционеров - криогенные нанопозиционеры позволяют работать в условиях вакуума и сверхнизких температур. Благодаря непревзойденной точности, нанопозиционеры успешно находят применение в промышленности и передовых научных исследованиях, в частности – в сфере квантовых технологий.

Криогенные нанопозиционеры классифицируются по размеру (16, 25, 35 и 55 мм) и представлены в линейном, поворотном, сканирующем и гониометрическом исполнении.

Линейные низкотемпературные пьезопозиционеры

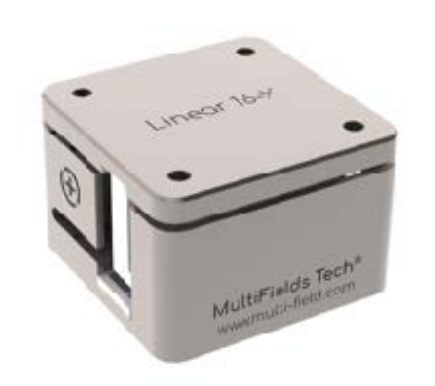

Linear16-x

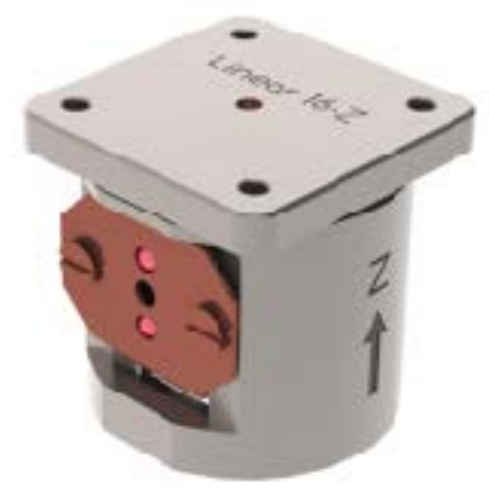

Linear16-z

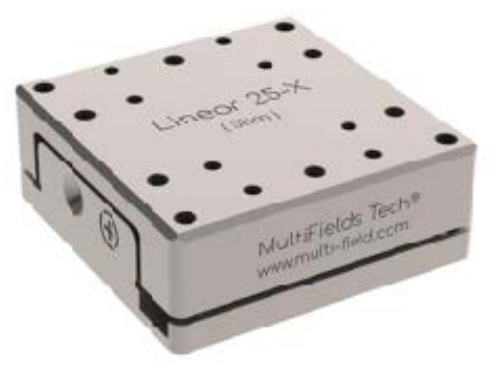

Linear25-x-Slim

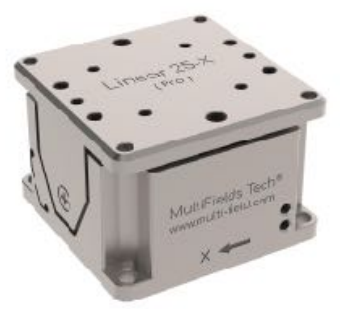

Linear25-x-Pro

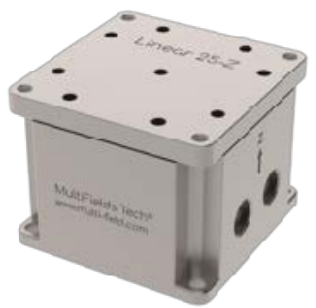

Liear25-z
Серия 16 мм 25 мм
1 Рабочие условия • Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Габариты 16*16*10.5 мм 16*16*16 мм 25*25*9.5 мм 25*25*17 мм 25*25*19.6 мм
3 Диапазон перемещений 3 мм 3 мм 6 мм 6 мм 6 мм
4 Макс. нагрузка 50 г 250 г 500 г 300 г 300 г
5 Динамическая движущая сила 1.5 Н 3 Н 2 Н 3 Н 3 Н
6 Тип энкодера Резистивный датчик
Диапазон  действия датчика 3 мм 3 мм 6 мм 6 мм 6 мм
Разрешение датчика 150 нм
Воспроизводимость результатов датчика 1 -2 мкм
7 Управляющее напряжение Макс. 200 В
8 Количество пинов Привод – 2, Датчик - 3 Привод - 2 / 4 (adv), Датчик - 3 Привод – 2, Датчик - 3 Привод - 2 / 4 (adv),
Датчик - 3
9 Вес 10 г 12 г 24 г 28 г 34 г

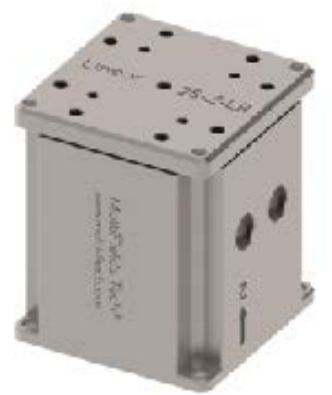

Linear25-z-LR

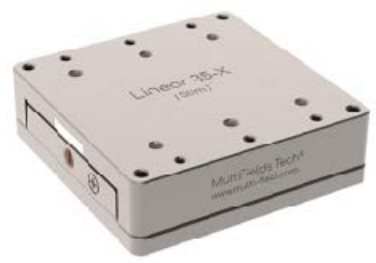

Linear35-x-Slim
Linear55-x-Slim

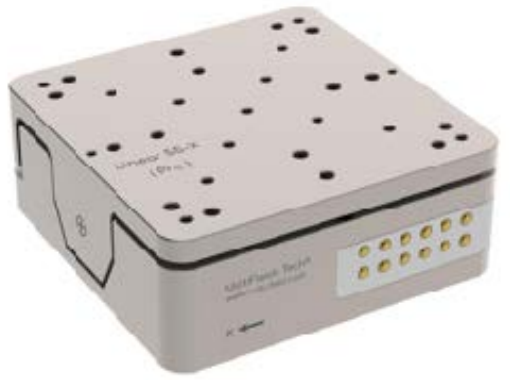

Linear55-x-Pro
Серия 25 мм 35 мм 55 мм
1 Рабочие условия • Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Габариты 25*25*29.6 мм 35*35*10.5 мм 55*55*10.5 мм 55*55*21.2 мм
3 Диапазон перемещений 16 мм 20 мм 30 мм 25 мм
4 Макс. нагрузка 300 г 2500 г 2500 г 500 г
5 Динамическая движущая сила 3 Н 3 Н 3 Н 5 Н
6 Тип энкодера Резистивный датчик
Диапазон действия датчика 16 мм 20 мм 30 мм 25 мм
Разрешение датчика 150 нм
Воспроизводимость результатов датчика 1 -2 мкм
7 Управляющее напряжение Макс. 200 В
8 Количество пинов Привод - 2 / 4 (adv)
Датчик - 3		 Привод – 3, Датчик - 3 Привод – 2, Датчик - 3
Привод - 2 / 7 (adv)
Датчик - 3
9 Вес 40 г 38 г 130 г 200 г

Низкотемпературные поворотные пьезопозиционеры



Rotator16

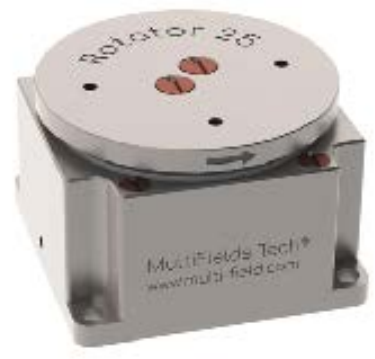

Rotator25
Серия 16 мм 25 мм
1 Рабочие условия • Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Габариты Диаметр: 16*15.6 мм 25*25*16.5 мм
3 Диапазон перемещений 360 ° бесконечно
4 Макс. нагрузка 100 г 250 г
5 Динамический крутящий момент 0.4 Нсм 1.5 Нсм
6 Макс. ускорение @300 К 10 °/с 3 °/с
7 Тип энкодера Резистивный датчик
Диапазон действия датчика 270 ° 320 °
Разрешение датчика 10 м°
Воспроизводимость результатов датчика 50 м°
8 Управляющее напряжение Макс. 200 В
9 Количество пинов Привод - 2
Датчик - 3		 Привод - 2
Датчик - 3
10 Основной корпус Стандартно: Чистый Ti
ULT(сверхнизкие температуры): BeCu
11 Вес 10 г 24 г

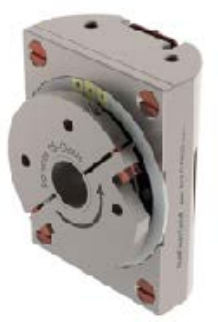

Rotator25-optic

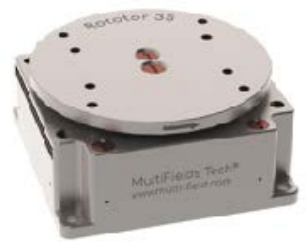

Rotator35
Серия 25 мм 55 мм
1 Рабочие условия • Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Габариты 30*23*14.5 мм 35*35*16.5 мм
3 Диапазон перемещений 360 ° бесконечно
4 Макс. нагрузка 250 г 500 г
5 Динамический крутящий момент 1.5 Нсм 2.5 Нсм
6 Макс.ускорение при 300 К 3 °/с 10 °/с
7 Тип энкодера Резистивный датчик
Диапазон действия датчика 320 °
Разрешение датчика 10 м°
Воспроизводимость результатов датчика 50 м°
8 Управляющее напряжение Макс. 200 В
9 Количество пинов Привод - 2
Датчик - 3
10 Корпус Стандартно: Чистый Ti
ULT (сверхнизкие температуры): BeCu
11 Вес 24 г 45 г

Низкотемпературные гониометрические пьезопозиционеры



Goniometer25-theta
Goniometer25-phi
Серия 25 мм
1 Рабочие условия • Стандартно: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 – UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Габариты 25*25*12.5 мм 25*25*12.5 мм
3 Расстояние между центром вращения и верхней пластиной 41 мм 53.5 мм
4 Диапазон перемещений 6.6 ° 6 °
5 Макс. нагрузка 200 г 200 г
6 Динамическая сила 2.2 Н 2.2 Н
7 Тип энкодера Резистивный датчик
Диапазон действия датчика 6.6 ° 6 °
Разрешение датчика 0.2 м°
8 Управляющее напряжение Макс. 200 В Макс. 200 В
9 Количество пинов Привод - 2
Датчик – 3
10 Корпус Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu
11 Вес 20 г 20 г

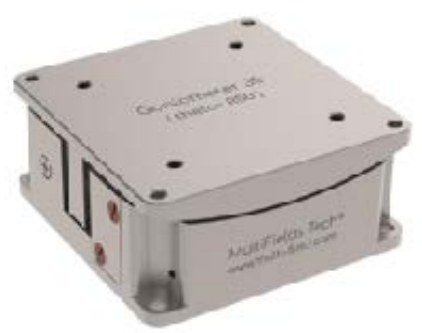

Goniometer35-theta

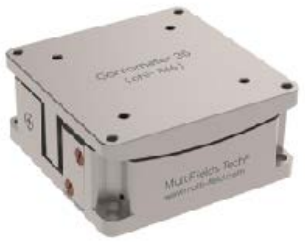

Goniometer35-phi
Серия 35 мм
1 Рабочие условия • Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Габариты 35*35*16 мм 35*35*16 мм
3 Расстояние между центром вращения и верхней пластиной 50 мм 66 мм
4 Диапазон перемещений 12 ° 10 °
5 Макс. нагрузка 500 г 500 г
6 Динамическая сила 3 Н 3 Н
7 Тип энкодера Резистивный датчик
Диапазон действия датчика 12 ° 10 °
Разрешение датчика 0.5 м°
8 Управляющее напряжение Макс. 200 В Макс. 200 В
9 Количество пинов Привод - 2
Датчик – 3
10 Корпус Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu
11 Вес 70 г 70 г

Низкотемпературные сканирующие пьезопозиционеры

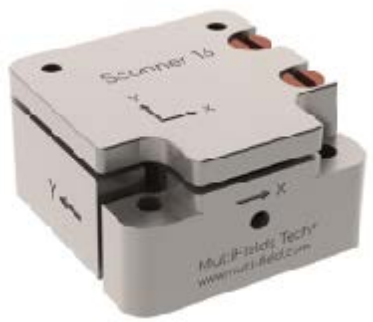

Scanner16-xy
Scanner16-z
Scanner25-xy
Серия 16 мм 25 мм
1 Рабочие условия • Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Оси сканирования X, Y Z X, Y
3 Габариты 16*16*9 мм 16*16*6 мм 25*25*13.5 мм
4 Диапазон перемещений 30 * 30 мкм 30 мкм 55 * 55 мкм
5 Макс. нагрузка 100 г 100 г 200 г
6 Линейная погрешность Типично ~ 0.1 %
7 Повторяемость < 10 нм
8 Управляющее напряжение Макс. 75 В при 300 К；Макс. 180 В при 4 К
10 Разрешение 0.5 нм 0.5 нм 0.8 нм
11 Количество пинов 4 2 4
12 Корпус Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu
13 Вес 8 г 7 г 23 г


Scanner25-z
Scanner55-xy
Scanner55-z
Серия 25 мм 55 мм
1 Рабочие условия • Стандарт: 1.4 К ~ 400 К; 2e-7 мбар; 18 Тл
• Опция 1 - .ULT (сверхнизкие температуры), наименьшая возможная температура 30 мК;
• Опция 2 - .UHV (сверхвысокий вакуум), наилучшее разрежение 2E-11 мбар;
2 Оси сканирования X, Y Z X, Y
3 Габариты 25 * 25 * 12 мм 55 * 55 * 15 мм 55 * 55 * 16.5 мм
4 Диапазон перемещений 55 мкм 120 * 120 мкм 120 мкм
5 Макс. нагрузка 100 г 100 г 200 г
6 Линейная погрешность Типично ~ 0.1 %
7 Повторяемость < 10 нм
8 Управляющее напряжение Макс. 75 В при 300 К; Макс. 180 В при 4 К
10 Разрешение 0.8 нм 2 нм 2 нм
11 Оси сканирования 2 4 2
12 Корпус Стандарт: чистый Ti;
ULT (сверхнизкие температуры): BeCu
13 Вес 20 г 150 г 100 г

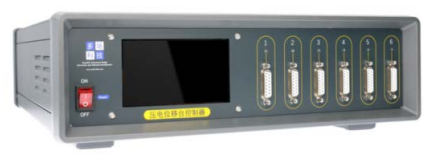

Низкотемпературный пьезоэлектрический контроллер движения MC - NewtonLT.06




Преимущества
• 6-канальный выход управления движением с замкнутым контуром
• Совместимость с низкотемпературными линейными, гониометрическими и поворотными пьезопозиционерами от компании  MultiFields
• Максимальное напряжение возбуждения - 200 В; Максимальная частота - 10 кГц
• Возможность настройки ключевых параметров
• В комплект входит ПО управления LabVIEW Sub VI
• Дистанционное управление через USB / GPIB

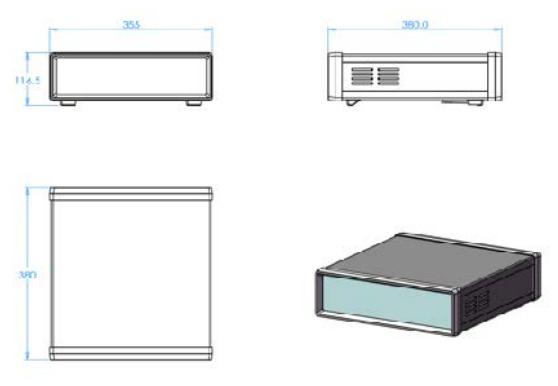

Габаритный чертёж


Характеристики
*Все данные получены на проводах с сопротивлением 50 Ом. Рекомендуется использовать провода с сопротивлением ниже данного значения.
  Motion Center - Newton.LT
1 Совместимые пьезопозиционеры линейный, гониометрический, поворотный
2 Режим управления Управление всеми каналами с замкнутым контуром
3 Размер 19” / 3 U
4 Рабочее напряжение / мощность 220 В AC / 60 Вт
5 Удалённое управление Последовательный порт
6 Выходные каналы 6 каналов
7 Макс. выходное напряжение -200 В ~ +200 В
8 Диапазон задающей частоты 1 ~ 10 кГц
9 Мощность на канал Макс. 40 Вт
10 Скорость нарастания напряжения 2 кВ / мкс
11 Заземление в выходной мощности Независимое заземление на 6 каналах
12 Энкодер Резистивный энкодер
13 Выходное напряжение датчика DC 2.5 В
14 Разрешение напряжения считывания 50 мкФ (18-бит)
15 Разъёмы 6 каналов
16 Входное сопротивление 10 кОм
17 Заземление в выводе датчика Независимое заземление на 6 каналах
18 Электрический разъём D-sub, 15 для каждого канала

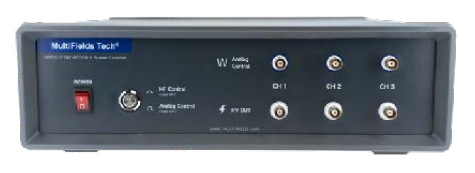

Низкотемпературный сканирующий контроллер движения MC - ArchimedesLT.03




Преимущества
• 3-х канальный контроллер сканирующего движения
• Совместимость с низкотемпературными линейными, гониометрическими и повортными пьезопозиционерами от компании  MultiFields
• Поддержка внешнего аналогового управления
• В комплект входит ПО управления LabVIEW Sub VI
• Дистанционное управление через COM / USB / GPIB

Габаритный чертёж


Характеристики

  Motion Center - Archimedes.LT
1 Совместимые пьезопозиционеры Низкотемпературные сканирующие пьезопозиционеры от MultiFields
2 Размер 19” / 3 U
3 Рабочее напряжение / мощность 220 В AC / 60 Вт
4 Удалённое управление Последовательный порт
5 Выходные каналы 3 канала
6 Макс. выходное напряжение 0 - 150 В
7 Смещение сканирующего напряжения Программируемое смещение
8 Скорость нарастания напряжения 1000 В/мс
9 Разрешение генерации выходного сигнала 20 бит
10 Шум на выходе Ниже 5 мВ
11 Разъёмы BNC, 50 Ом
Пользовательское и аналоговое управление
12 Постоянное напряжение 5 - 5 В
13 Выходной разъём BNC, 50 Ом
14 Усиление 15



Смотри также:

Аксессуары для низкотемпературных пьезопозиционеров


  Адаптерная пластина Гибкое тепловое соединение Комплект инструментов
Категория
Коммутационная
Вертикальная
Установочная
Пиновая

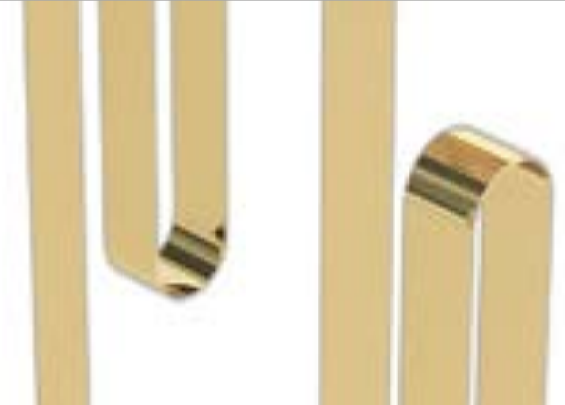

FTC.**.***

PM.LT.ToolBox.Basic

PM.LT.ToolBox.Pro
Применение Для установки позиционера перекрестно с позиционерами разных серий. Для установки позиционера с вертикальной ориентацией Для непосредственной установки на оптический стол Для непосредственной установки на оптический стол Для сохранения низкой температуры образца при движении пьезоэлектрического позиционера в вакууме Базовая версия Версия Pro
