Криостат замкнутого цикла CFA-200H-GRAD

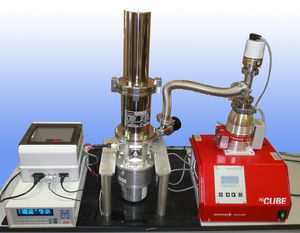

Неоптический Криостат на криорефрижераторе замкнутого цикла Гиффорда-МакМагона с образцом в вакууме и со специализированным держателем образца – CFA-200H-GRAD.



Технические характеристики:
температурный диапазон :  10К-420К
холодопроизводительность :  6.7Вт при 20К на второй ступени.
время выхода на режим :  135 мин до Т=10К

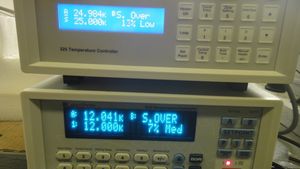

задаваемый градиент на образце  - 0-15К в диапазоне базовых температур 12К-400К.
вес криостата – 12 кг
потребляемая мощность компрессора – 2.6 кВт
охлаждение  компрессора  - водяное  2.7 л/мин  (опционально – воздушное)

Данный криостат был спроектирован и изготовлен для реализации измерений транспортных свойств  образцов из нано-проволок при температурных градиентах вдоль проволоки в соответствии с требованиями заказчика.

Дополнительные особенности конструкции, обусловленные задачей эксперимента:

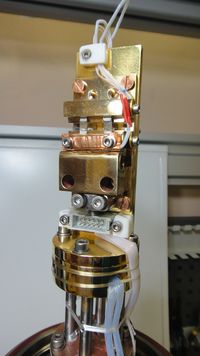

-нестандартный держатель  образцов, позволяющий устанавливать до 5 образцов и задавать и поддерживать на них градиент температур до 15К во всем  рабочем диапазоне температур.  Так же конструкция держателя позволяет  проводить  НЧ  измерения  на  образцах (5 каналов). Держатель съемный, что позволяет производить установку образцов  в любом удобном для этого месте, после чего установить держатель в криостат.  Так же держатель оснащен датчиком Холла в зоне образцов  для измерения индукции внешних магнитных полей.
-медный позолоченный экран .
-наружный корпус из немагнитной нержавеющей стали позволяет помещать криостат в магнитное поле.
-криостат снабжен блоком защиты криорефрижератора от перегрева при работе в поддиапазоне температур 300-420К.
