Криогенные проб-станции

Криогенные проб-станции LakeShore Cryotronics обеспечивают контролируемые условия для проведения широкого спектра неразрушающих измерений электрических свойств материалов и устройств. Станции повторяют производить воспроизводимые измерения с высокой точностью и получать надежные результаты. Они являются универсальной и гибкой платформой для проведения различных типов исследований на одной станции. Типичными применениями являются измерения вольтамперных и вольтфарадных характеристик материалов в широком диапазоне температур, микроволновые и электро-оптические измерения, магнито-транспортные измерения, измерения Холловских токов для определения мобильности носителей и многие другие.

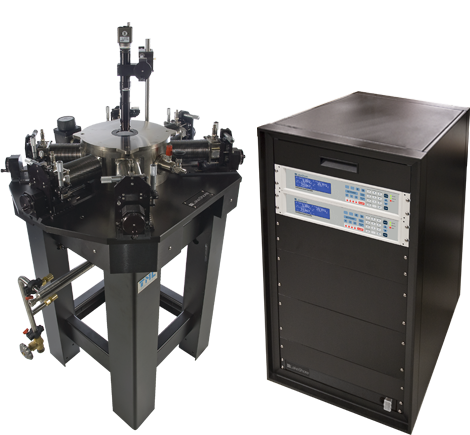

Криогенные проб-станции



Схема криогенной проб-станции


Проб-станции серий FWPX, EMPX, CPX, TTPX работающие с использованием криогенных жидкостей (жидкий азот, жидкий гелий).

Название Магнитное
поле		 Кол-во
манипуляторов		 Температурный
диапазон		 Размер
образца		 Вакуум,
торр		 Вращение
образца
FWPX - 6 4.5К-475К 102мм 10-5 +-50
EMPX-HF 0.55Т
горизонтальное
поле
электромагнит		 4 4.5К-400К
8К-400К для случая
опции вращения		 25мм 10-5 +-3600
опция
CPX-HF 1Т
горизонтальное
поле
сверхпроводящий
магнит		 4 4.2К-400К 25мм 10-5 -
10-7
 		 +-50
CPX-VF 2.5Т
вертикальное
поле
сверхпроводящий
магнит		 6 4.2К-400К 51мм 10-5 -
10-7 		 +-50
CPX - 6 4.2К-475К 51мм 10-5 -
10-7		 +-50
TTPX - 6 4.2К-475К 51мм 10-5 -
PS-100 - 4 4.2К-475К 32мм 10-5 -


Проб-станции серии CRX работающие с использованием криогенных рефрижераторов замкнутого цикла, позволяющих работать без криогенных жидкостей.

Название Магнитное
поле		 Кол-во
манипуляторов		 Температурный
диапазон		 Размер
образца		 Вакуум, торр Вращение образца
CRX-EM-HF 0.6Т
горизонтальное
поле
электромагнит		 4 8К-400К


 		 25 10-5 +-3600
опция
CRX-VF 2.5Т
вертикальное
поле
сверхпроводящий
магнит		 6 10К-500К 51 10-5 - 10-7 -
CRX-4K - 6 4.5К-350К 51 10-5 -
CRX-6.5K - 6 <10К-350К 51 10-5 -
