Криогенные сосуды


Криогенные сосуды емкостью от 28 до 660 литров с рабочим давлением от 1.5 до 35 бар предназначены для хранения, транспортировки жидкого азота, кислорода, углекислоты, аргона или закиси азота. Могут быть снабжены криогенным газификатором. Криогенные сосуды изготовлены из  нержавеющей стали, оснащены  экранно-вакуумной изоляцией, оборудованы запорнорегулирующей и предохранительной арматурой, уровнемером, встроенным испарителем, системой регулирования и поддержания давления, экономайзером. Потребитель может получать продукт в жидком виде. Потери на испарение жидкого азота при хранении в сосудах емкостью 85 литров и более составляют не более 1.8% в день.

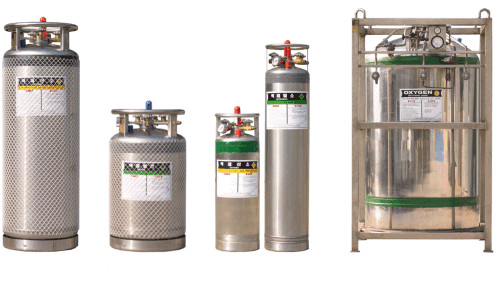

Криоцилиндры, вертикальные криогенные сосуды для жидкого азота.
Для заправки сосудов газификаторов, мы можем предложить металлорукава с гайкой-РОТ, а также другую необходимую соединительную арматуру.

Характеристики криоцилиндров без газификатора (модели DLC):
Модель/Параметр
028-MP
028-HP
045-MP
045-HP
050-LP
085-LP
085-MP
085-IP
085-HP
130-LP
130-MP
130-IP
130-HP
175-LP
175-MP
175-IP
175-HP
185-LP
185-MP
185-HP
185-UP
320-LP
320-MP
Объем полный, л 28 45/45/50 85 127 175 185 320
Объем продукта, л 25 41/45/50 80 114 165 167 288
Потери от испарения (по азоту), % в день н/д н/д 1.8 1.8 1.8 1.8 1.8
Габаритные размеры:
Диаметр
Высота

300
910
300
1345
500
920
500
1170
500
1480
500
1545
655
1526
Масса порожнего сосуда, кг <45 <65 <94 80/98/
111/121		 112/115/
129/144		 100/122/
151/170		 150/188
Рабочее давление, бар 17/24 17/24/1.5 18/32 1.5/17/
24/27		 1.5/17/
24/27		 1.5/17/
27/35		 1.5/15
Цена с НДС 20%, USD* 028-HP:
3 635 $		 050-LP:
3 326 $		 по запросу по запросу по запросу 4 435 $
по запр.
5 261 $
5 429 $		 320-LP:
7 771 $

Характеристики криоцилиндров c газификатором (модели VLC):
Модель/Параметр
028-MP
028-UP
050-MP
050-HP
085-MP
085-HP
130-MP
175-MP
175-IP
175-HP
185-MP
185-HP
185-UP
320-MP
Объем полный, л 28 50 85 127 175 185 320
Объем продукта, л 25 45 80 114 165 167 288
Потери от испарения (по азоту), % в день н/д 2.0 1.8 1.8 1.8 1.8 1.8
Габаритные размеры:
Диаметр
Высота

300
910
300
1345
500
920
500
1170
500
1480
500
1545
655
1526
Масса порожнего сосуда, кг <50 <68 85/97 91 120/135/
150		 125/156/
175		 195
Рабочее давление, бар 17/32 17/24 18/27 10 17/24/27 17/27/35 15
Производительность по азоту, м3/час н/д н/д 4.5 8.0 9.5 9.5 15.0
Цена с НДС 20%, USD* 3 031 $
4 041 $		 050-MP:
3 781 $		 по запросу по запросу по запросу 5 123 $
5 647 $
5 843 $		 по запросу

* Оплата происходит в рублях по курсу ЦБ РФ+2%. Все цены включают в себя НДС 20%. Цены даны на условиях самовывоза со склада в Москве.
Модели, цены которых указаны на сайте, обычно есть в наличии. Пожалуйста, уточняйте информацию по телефону.
Возможны скидки в зависимости от условий оплаты и количества сосудов Дьюара.

Информация по наличию сосудов  в настоящее время:
DLC-028-HP - 1 шт.
DLC-050-LP - 1 шт.
DLC-185-LP - 9 шт.
DLC-185-HP - 13 шт.
DLC-185-UP - 4 шт.
DLC-320-LP - 2 шт.
VLC-028-MP - 1 шт.
VLC-028-UP - 2 шт.
VLC-050-MP - 1 шт.
VLC-185-MP - 3 шт.
VLC-185-HP - 6 шт.
VLC-185-UP - 3 шт.

Возможна поставка сосудов объемом 175, 185 и 320 литров, объединенных попарно или по 4 штуки. В таком случае вся конструкция изготавливается на единой раме, имеет единый клапан для заправки и выдачи азота.
Стоимость и сроки изготовления таких сосудов уточняйте у менеджеров.

Схема устройства крицилиндров DLC (без газификатора) и VLC (с газификатором):

Наименование элемента арматуры, подсоединительные размеры
 		 Кол-во, шт. Место установки   Материал корпуса, марка
(G) Предохранительный клапан
Male NPT 1/4" Relief Valve		 1 На штуцере С3771
(C) Вентиль отключения набора давления
Female NPT 3/8" Pressure Building Valve		 1 На штуцере С3771
(E) Вентиль выдачи и заправки жидкого продукта
Female NPT 3/8" Liquid Valve		 1 На штуцере С3771
(F) Вентиль газосброса
Female NPT 3/8" Vent Valve		 1 На штуцере С3771
Соединительный штуцер
Male G 3/4" Union		 1 На вентиле выдачи газа (D) С3771
Соединительный штуцер
Male W21,8x1/14" Union		 1 На вентиле выдачи и заправки жидкости (E) С3771
(A) Регулятор давления
Female NPT 1/4" PER-Gulator		 1 На штуцере С3771
(I) Разрывная предохранительная мембрана
Male NPT 1/4" Rupture Disc		 1 На штуцере -
(H) Манометр
Male NPT 1/4" Pressure Gauge		 1 На штуцере -
(J) Уровнемер
Level Gauge		 1 На кожухе Поликарбонат


Дополнительные аксессуары:
Подставка на колесах (для сосудов объемом более 85 литров): цена составляет от 20 до 40 тысяч рублей с учетом НДС 20%.







Стационарная подставка под сосуды: цена составляет от 14 до 20 тысяч рублей с учетом НДС 20%













Тележка для сосудов объемом 28, 45 и 50 литров: 6500 рублей с учетом НДС 20%. Внешний вид может отличаться от приведенного на рисунке.












Металлорукав для криоцилиндра
Металлорукав полностью состоит из нержавеющей стали: внутренней сильфонной трубки, оплётки и фитингов. Благодаря этому металлорукава совмещают в себе высокие рабочие параметры: Рраб до 220бар, Tраб от -200°С до +420°С, длительный срок службы, хороший внешний вид, высокую коррозионную стойкость, могут быть изготовлены с различными фитингами и заданной длины. Обладают хорошей гибкостью.
Стоимость такого рукава составит от 15 до 60 тысяч рублей с учетом НДС 20% в зависимости от длины, концевиков и иных параметров.

Возможна также поставка переливных устройств с вакуумной изоляцией. Подробнее о таких устройствах вы можете прочитать здесь.
